- Les ventilateurs VENTS TT combinent les larges capacités et les hautes caractéristiques des ventilateurs axiaux et centrifuges. Ils sont utilisés dans les systèmes de ventilation d'alimentation et d'extraction qui nécessitent une haute pression, un débit d'air puissant et un faible niveau de bruit.
|
- Compatible avec les conduits d'un diamètre de 100 à 315 mm. Les ventilateurs de la série VENTS TT sont un excellent choix pour l'installation dans les systèmes d'évacuation des pièces à forte humidité (salles de bains, cuisines), ainsi que pour la ventilation des appartements, chalets, magasins, cafés.
|
| CONSTRUCTION |
- Les boîtiers de ventilateur sont fabriqués en plastique de haute qualité et à haute résistance.
|
- Tous les modèles de la série VENTS TT peuvent être équipés d'une minuterie réglable avec une plage de temporisation d'arrêt du ventilateur de 2 à 30 minutes.
|
 |
- L'unité centrale amovible avec le moteur, la roue et la boîte à bornes est fixée aux buses à l'aide de pinces spéciales sur clips. Cela rend l'entretien du ventilateur aussi simple et pratique que possible. Vous n'avez pas besoin de démonter et de démonter tout le ventilateur - il suffit de retirer l'unité centrale du boîtier et d'effectuer l'entretien.
|
| MOTEUR |
- Dans les modèles de la série VENTS TT , des moteurs monophasés à une ou deux vitesses sont utilisés. Pour certaines tailles standard, une version du moteur avec des caractéristiques plus puissantes est disponible ( VENTS TT...S ).
- Pour se protéger contre les surcharges, les moteurs des ventilateurs sont équipés de fusibles thermiques.
|
- Les roulements assurent une longue durée de vie (environ 40 000 heures de fonctionnement continu).
- Classe de protection du moteur — IP X4.
|
 |
| RÉGLAGE DE LA VITESSE |
- Le contrôle du moteur à deux vitesses peut être effectué à l'aide d'un interrupteur intégré (option "B" ) ou d'un interrupteur externe P2-1-300 , ainsi que P2-5.0 pour les ventilateurs à plusieurs vitesses (à commander séparément).
|
- Il est possible d'ajuster la vitesse en douceur à l'aide du régulateur de vitesse intégré (option "P" ), d'un régulateur externe triac ou autotransformateur (commandé séparément), en le connectant à la borne de vitesse maximale du moteur.
|
| INSTALLATION |
- Les ventilateurs sont conçus pour une installation en canal dans un conduit d'air du diamètre approprié à n'importe quel point du système de ventilation et à n'importe quel angle.
- Il est possible d'installer plusieurs ventilateurs dans un système :
- en parallèle (pour augmenter le débit d'air);
- séquentiellement (pour augmenter la pression de travail).
|
- Le boîtier du ventilateur est équipé d'une plaque de montage plate à l'aide de laquelle le ventilateur est fixé au mur.
- Pour faciliter l'installation et la connexion, le boîtier de montage peut être installé dans n'importe quelle position.
|

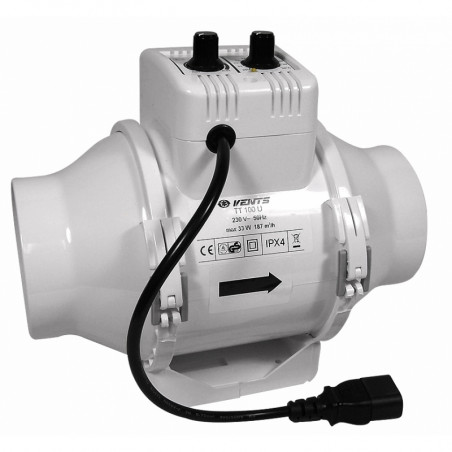

| VENTILATEUR AVEC MODULE ÉLECTRONIQUE DE TEMPÉRATURE ET DE VITESSE (OPTION "U") |
- Une solution idéale pour la ventilation des pièces dans lesquelles il est nécessaire de contrôler la température de l'air (par exemple, pour les serres). Un ventilateur avec un module électronique de température et de vitesse vous permet de modifier automatiquement la vitesse de rotation de la roue (consommation d'air), en fonction de la température de l'air dans le canal de ventilation ou dans la pièce.
- Il existe deux versions :
- avec une sonde de température intégrée dans le canal du ventilateur (option "U"/"U1" ) ;
- avec une sonde de température déportée fixée sur un câble de longueur 4 m ( option "Un"/"U1n" ).
|
- Sur la face avant du module électronique se trouvent :
- régulateur pour prérégler la vitesse de rotation de la roue;
- régulateur de seuil d'activation du thermostat électronique ;
- indicateur de fonctionnement du thermostat.
|
| ALGORITHME DE FONCTIONNEMENT DU VENTILATEUR AVEC MODULE ÉLECTRONIQUE DE TEMPÉRATURE ET DE VITESSE |
- Réglez la température d'air souhaitée (seuil d'activation du thermostat) en tournant le bouton de commande du thermostat, ainsi que la vitesse de rotation minimale (consommation d'air) en tournant le bouton de commande de vitesse.
|
- Si la température augmente et dépasse le seuil d'activation du thermostat configuré, l'automatisme commute le ventilateur à la vitesse de rotation maximale (débit maximal). Lorsque la température de l'air descend en dessous du seuil du thermostat configuré, l'automatisme commute le moteur du ventilateur à la vitesse de rotation précédemment configurée. Pour éviter des commutations fréquentes de régimes moteur dans le cas où la température dans la voie est égale au seuil de température de consigne, une temporisation de commutation de régime est introduite dans l'algorithme.
|
| Il existe deux algorithmes de retard qui peuvent être utilisés dans différents cas : |
- Temporisation par la sonde de température (option "U") : lorsque la température de l'air dépasse de 2 °C le seuil réglé du thermostat, le ventilateur passe en grande vitesse. Le ventilateur passe à la vitesse réglée (réduite) une fois que la température est descendue en dessous du seuil de température réglé. Cet algorithme est utilisé pour maintenir la température de l'air avec une précision de 2 °С. La commutation de la vitesse du ventilateur est peu fréquente.
|
- Temporisation ("U1") : lorsque la température de l'air dépasse le seuil du thermostat défini, le ventilateur passe à une vitesse accrue et, en même temps, la temporisation de 5 minutes est activée. Le ventilateur passe à la vitesse réglée (réduite) une fois que la température est descendue en dessous du seuil de température réglé et seulement après l'expiration de la temporisation de 5 minutes. Cet algorithme est utilisé pour maintenir avec précision la température de l'air. Dans ce cas, les changements de vitesse du ventilateur avec l' option U1 se produiront plus fréquemment par rapport à l'algorithme de fonctionnement du ventilateur avec l' option Y , mais la durée de fonctionnement à une vitesse sera d'au moins 5 minutes.
|
| OPTIONS D'APPLICATION DES VENTILATEURS TT |
|
|
 |
| dans la salle de bain |
dans l'espace bureau |
 |
| installation parallèle de ventilateurs dans l'entrepôt pour augmenter la productivité |
